不锈钢钣金加工全流程解析：激光切割→折弯→焊接→表面处理，6大环节一次讲透 - 泽明环保

在正式展开之前，先梳理一下完整的不锈钢钣金加工流程：

1. 图纸评审 —— 确认材质、公差、工艺可行性

2. 激光切割下料 —— 将板材切割成所需形状和尺寸

3. 数控折弯成型 —— 按图纸要求折出角度和形状

4. 精密焊接组装 —— 将各部件焊接成整体

5. 表面处理 —— 抛光/拉丝/酸洗钝化，提升外观和防腐性能

6. 质检出货 —— 全检尺寸、外观、性能，合格后发货

下面，我们逐一拆解每个环节的关键要点。

很多客户以为"把图纸发过去就能直接加工"，但实际上，图纸评审是不锈钢钣金加工中最容易被低估的环节。根据我们的经验，约80%的后期返工问题，都可以追溯到图纸阶段——比如公差标注不清晰、折弯系数未考虑、焊接变形未预留余量等。

图纸评审的核心检查项

泽明建议：发送图纸时，尽量提供包含材质、公差、表面处理要求的完整工程图。如果不确定如何标注，可以直接联系我们的技术团队（电话：15525058080），我们会协助完善图纸，确保工艺可行性。

▲ 山西泽明环保12000㎡标杆车间，集成激光切割、折弯、焊接、表面处理全流程

激光切割是钣金加工的第一道成型工序，它的精度直接决定了后续折弯、焊接的基准是否准确。不锈钢板材通过高能量密度激光束照射，材料被迅速熔化、汽化，同时借助高速气流吹除熔融物，实现精密切割。

激光切割的核心优势

• 精度高：薄板定位精度可达±0.05mm，中厚板±0.1mm，切口宽度仅0.1-0.3mm

• 无接触加工：不存在刀具磨损和切削力变形，尤其适合薄壁不锈钢件

• 热影响区极小：几乎无热变形，不会影响不锈钢的耐腐蚀性能

• 可切割复杂形状：任意曲线、异形孔、镂空图案均可一次成型，无需开模

激光切割厚板的关键：设备功率决定上限

一台6000W的激光切割机和一台30000W的设备，在切割12mm以上厚板时表现差异巨大：

避坑提示：切割不锈钢时必须使用氮气作为辅助气体，以获得非氧化切边——这样切割后的工件可以直接焊接，无需二次打磨去除氧化层。如果用氧气切割不锈钢，切面会产生黑色氧化皮，严重影响后续焊接质量和防腐性能。

泽明环保配备5台激光切割机，功率覆盖30000W-60000W，可稳定切割0.5mm-80mm不锈钢板，日产能超1000㎡。304不锈钢、316L不锈钢、2205双相钢等全系材质均支持。

▲ 高功率光纤激光切割机加工不锈钢板材，切面光滑、精度可控

激光切割完成后的平板件，需要通过数控折弯来形成立体的角度和形状。折弯看似简单——就是把板子"掰弯"——但实际操作中，回弹控制、折弯顺序、模具选择三个因素决定了成品的精度和一致性。

不锈钢折弯的三大技术难点

1. 回弹角控制：不锈钢（尤其是304）的弹性模量较大，折弯后会产生回弹。不同厚度、不同材质的回弹角不同，需要根据经验在程序中预设补偿角度。一般来说，不锈钢的回弹角约为2°-5°，厚板回弹更大。

2. 折弯顺序规划：复杂工件往往需要多道折弯，折弯顺序不当会导致后续刀模无法进入、已折弯面被压伤。有经验的师傅会在图纸阶段就规划好"先折哪道、后折哪道"，避免工序冲突。

3. 模具选择：不同板厚、不同折弯半径需要不同的上下模具。模具选错，轻则折弯角度不准，重则板材开裂。尤其对于316L、2205等高强度材质，必须使用专用模具并适当放大折弯半径。

折弯裂纹的预防

如果折弯时出现裂纹，通常由以下原因导致：

• 折弯半径过小（不锈钢最小折弯半径一般≥板厚）

• 折弯方向与板材轧制方向平行（应垂直轧制方向折弯）

• 材质本身延展性差（如部分马氏体不锈钢）

• 板材边缘有毛刺或微裂纹（激光切割后应去毛刺）

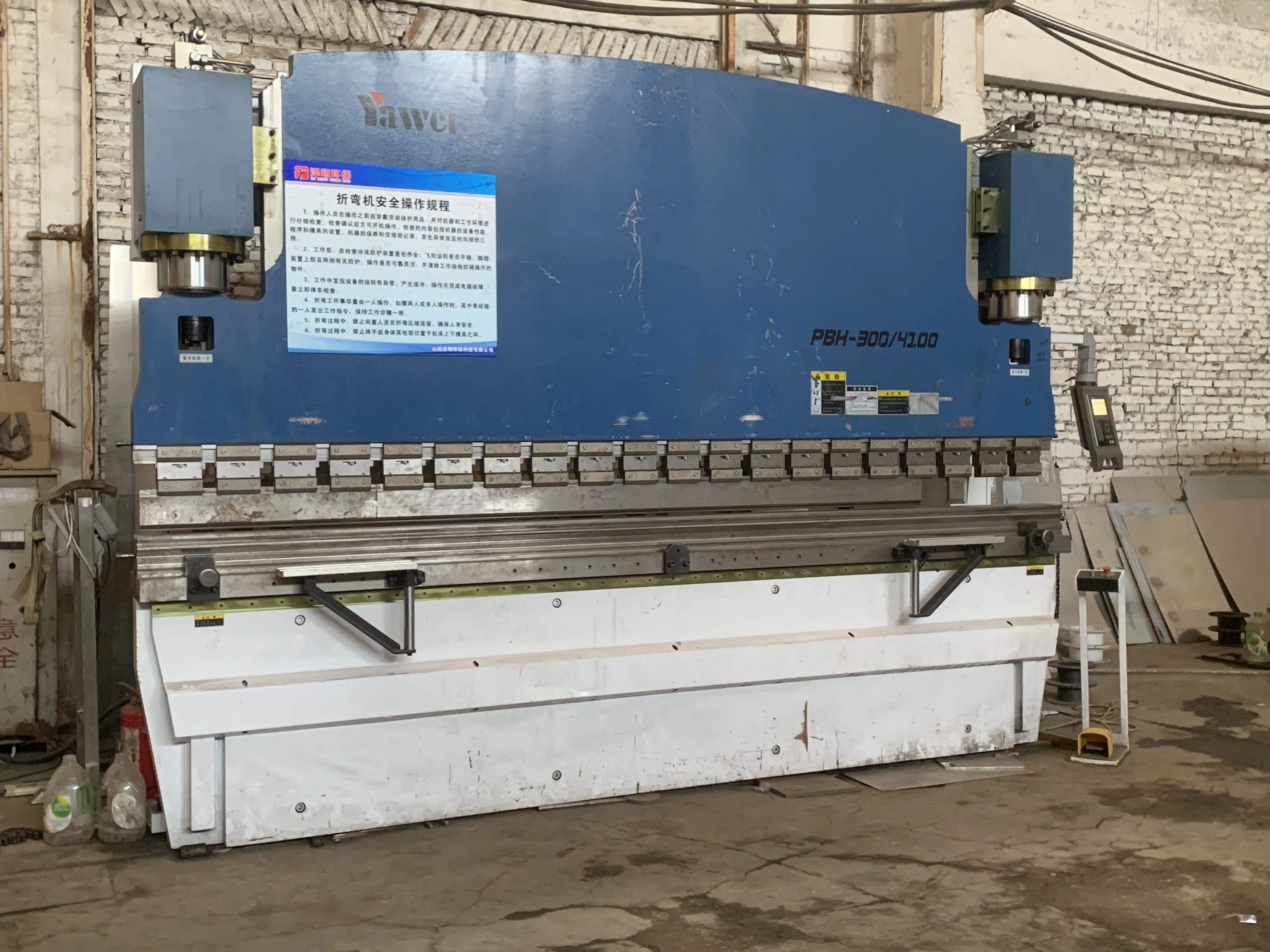

泽明环保配备数控折弯机，最大折弯长度达12米，可满足大型环保设备壳体的折弯需求。

折弯后的各部件需要通过焊接组装成完整的产品。不锈钢焊接不同于普通碳钢焊接，对工艺和操作人员的要求更高——焊缝不仅要牢固，还要美观、耐腐蚀。

不锈钢焊接工艺对比

不锈钢焊接的常见缺陷与预防

• 焊接变形：不锈钢导热系数低，热量集中，易产生变形。应控制焊接热输入、采用对称焊接顺序、预留反变形量。

• 晶间腐蚀：焊接热影响区温度在450-850℃时，铬与碳结合形成碳化铬，导致晶界贫铬而丧失耐腐性。应选用低碳（如304L、316L）或含钛/铌的稳定化不锈钢。

• 焊接气孔：焊前未清理油污、水汽，或保护气体流量不足。焊前必须彻底清理坡口区域，确保保护气体充分覆盖。

• 热裂纹：不锈钢的热膨胀系数大，焊接应力高，某些牌号（如全奥氏体不锈钢）对热裂纹敏感。应选择合适焊材、控制层间温度。

关键提示：不锈钢焊接后必须进行酸洗钝化处理，去除焊缝周围的氧化色（回火色），恢复不锈钢表面的钝化膜，否则焊缝区域会成为腐蚀的突破口。详见下方"环节五：表面处理"。

很多客户把表面处理等同于"打磨抛光"，认为它只是为了让产品"好看"。但实际上，不锈钢的表面处理直接关系到产品的耐腐蚀性能和实际使用寿命——尤其是在污水处理、化工防腐、海洋环境等恶劣工况下。

泽明环保提供完整的不锈钢表面处理服务，涵盖以下主流工艺：

四大表面处理工艺对比

酸洗钝化 —— 被忽视的"防腐刚需"

在所有表面处理中，酸洗钝化是焊接后最容易被忽略却最关键的工序。不锈钢之所以"不锈"，是因为表面有一层致密的铬氧化膜（钝化膜）。焊接高温会破坏这层保护膜，并在焊缝周围形成氧化色（回火色）。如果不进行酸洗钝化：

• 焊缝区域3-6个月内就可能出现锈点

• 在含氯离子环境（如污水处理、沿海地区）中腐蚀速度成倍加快

• 可能引发点蚀、缝隙腐蚀，甚至应力腐蚀开裂

酸洗钝化的原理是：先用酸液去除表面氧化皮和贫铬层，再通过钝化液在表面重新生成一层致密的铬氧化膜。经过正规酸洗钝化的不锈钢焊缝，耐腐蚀性能可恢复到与母材相当的水平。

▲ 不锈钢焊接后经酸洗钝化处理，恢复表面防腐性能

质检不是"最后看一眼"，而是贯穿整个加工流程的持续监控。泽明环保执行来料检→过程检→成品检→出货检四级质检体系：

• 来料检：核验太钢原厂材质证明书，关键项目用光谱仪复验材质成分

• 过程检：每道工序完成后由操作工自检 + 质检员巡检，关键尺寸100%测量

• 成品检：按照图纸和检验标准书全尺寸检测，焊接件做目视检查 + 渗透探伤（PT）

• 出货检：核对数量、外观、包装，确保无遗漏、无损伤

公司已通过ISO9001质量管理体系、ISO14001环境管理体系、ISO45001职业健康安全管理体系三大国际认证，所有加工件均可提供材质证明书和质检报告。

不锈钢钣金加工的6大环节，每一个都有其技术门槛和潜在的"坑"。对于采购方来说，与其花大量时间研究具体工艺参数，不如选择一家设备齐全、经验丰富、流程规范的加工厂——把专业的事交给专业的人。

作为深耕太原不锈钢加工20余年的实体工厂，山西泽明环保具备从图纸评审到成品出货的全流程服务能力：

如果您有不锈钢产品加工需求，或正在为某个项目的钣金配套寻找可靠供应商，欢迎致电 15525058080 或直接携图纸来厂实地考察：太原市万柏林区兴华西街奇天瑞钢材市场泽明。我们将为您提供免费的工艺评估和报价方案。
